Blender曲线实体化简单基础分享

2个赞 0条评论 0次分享 23951次阅读 2021年02月26日 17:53

在最近的blender软件运用中，发现了很多问题，今天分享一下其中遇到的曲线绘制图形后实体化应用的问题。

关于曲线的基础操作有：

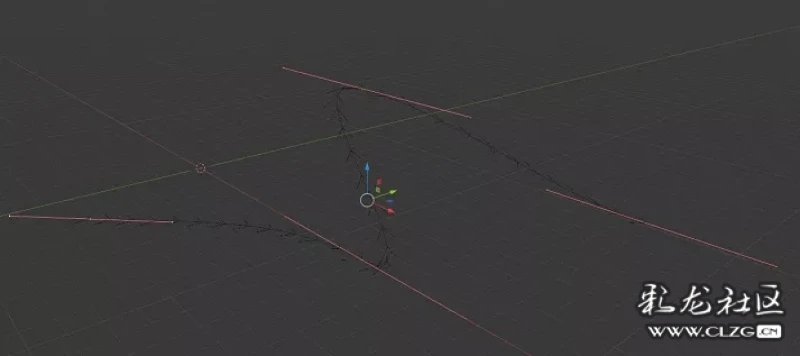

E键可挤出，Ctrl 鼠标右键点击，可不断的增加线段封闭曲线，选择收尾两个点，按F键（闭合封面也适用）即可，或者按alt c可循环闭合曲线，按第二次alt c可取消环闭合曲线可以自由移动旋转缩放，按G键是自由移动，x键可选择删除顶点、段数或融并顶点。

曲线的2D和3D模式：

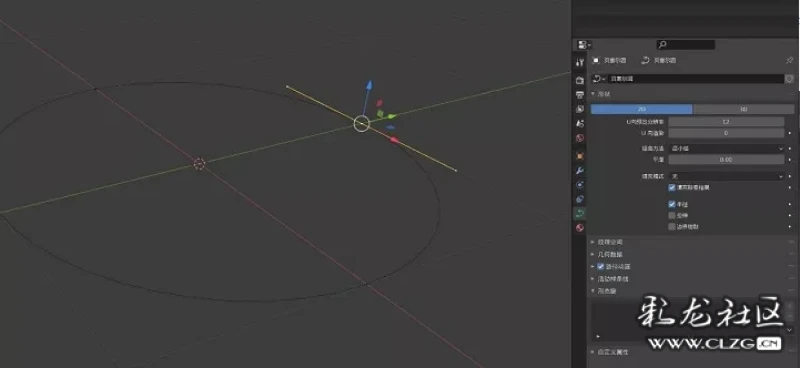

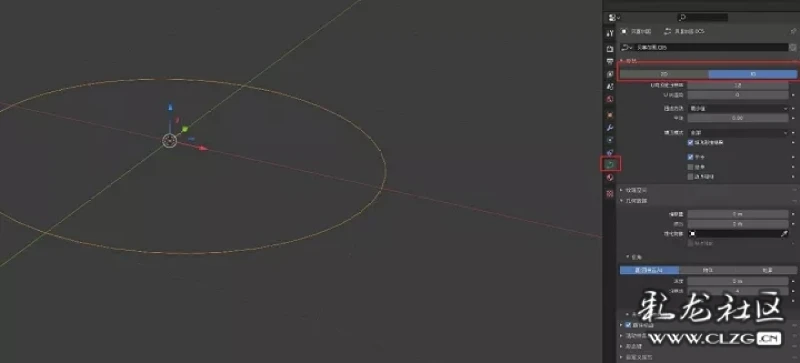

当我们添加一个圆环的曲线时，在右边的物体属性一栏中，可以看到主要有2D和3D两个选项的设置。

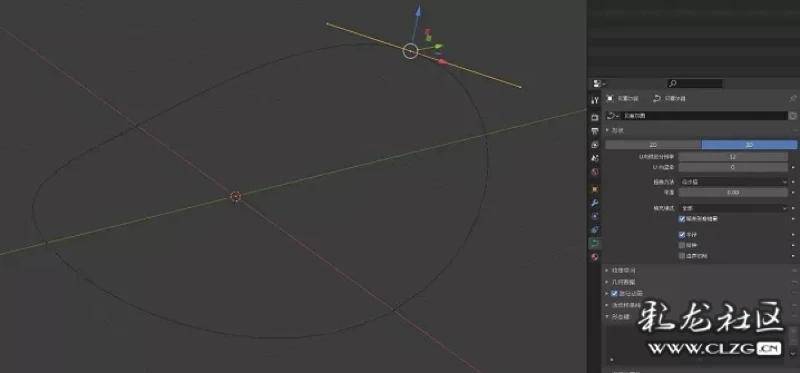

区别于在3D模式下，把一个顶点往上拉是可以的，转到2D模式就回到了平面。2D模式相当于把曲线给拍平了，它们之间的效果也是截然不同。

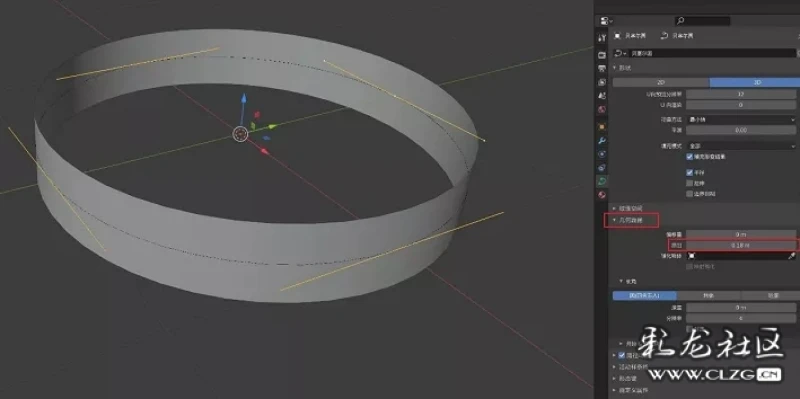

挤出：形成以曲线为中心对称的实体面片。

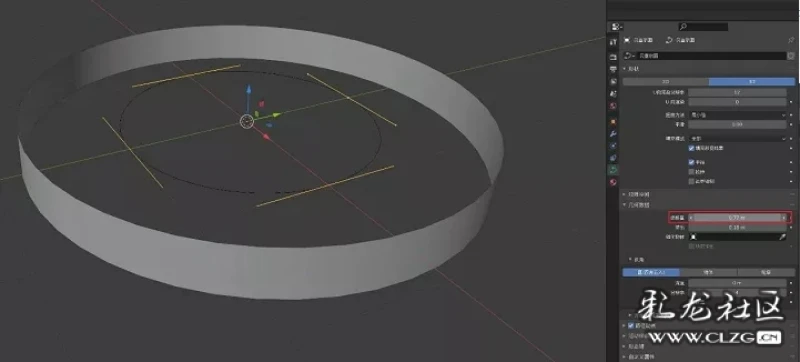

偏移量：实体形成面片与贝塞尔曲线分离，向里或向外缩放。

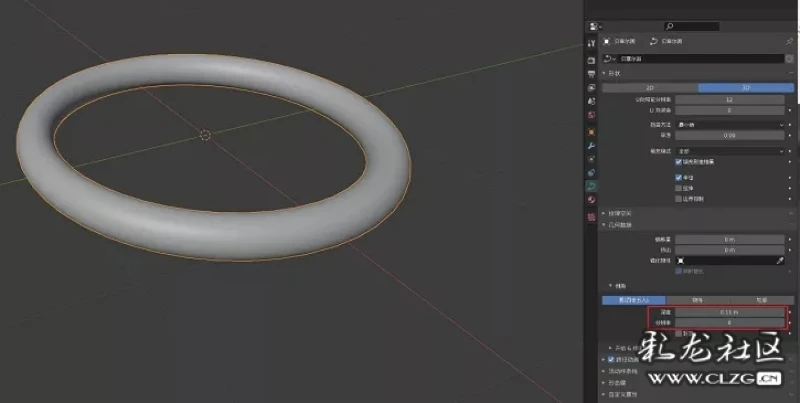

倒角：深度即是给曲线增加厚度，形成实体圆环的效果，分辨率则是调整曲线的细分效果。

2D模式

在填充模式里：有四个选择，选择两者的选项，将会出现圆环被封面的效果。当按shift d，复制一个圆环曲线，然后按s缩小，会得到中心是空的效果，主要用于在平面中做一些特殊的形状。当我们回来再给一个深度时，可以看到从一个片面到实体化的转变。回到填充模式，模式改为无，就不会填充整个面，而是根据曲线实体化成体。填充模式改为后的模式，则是只有下面有填充，而上面是空的。当想把曲线转成可操作的模型时，Ctrl a然后点击几何转网格即可。

3D模式

我们来看看，在3D模式下有何变化，首先拉一条曲线，将它挤出成片，它是以曲线为对称点，垂直于向外延伸的两条黑线形成的片状块面。当曲线的长短不合适或倾斜太扭曲时，在右边的条目栏中，可调整曲线的半径和倾斜角度。

改变曲线的范围：

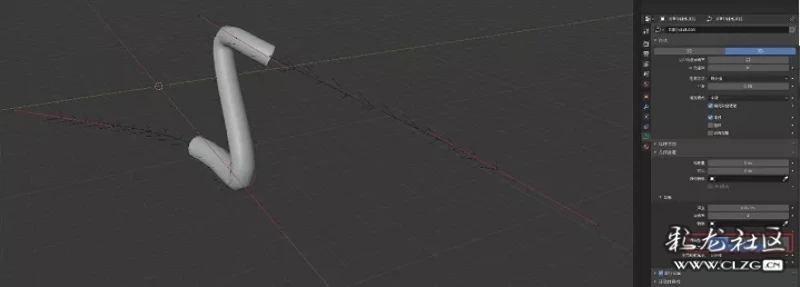

我们从块面状态下把挤出改回0，把深度调高，形成管状，然后调整倒角起点与结束点，即可改变曲线的长短范围。当要切换它的始末方向时，在段数里，点击切换即可。

设置控制柄类型

我们还可以讲到一个控制柄的类型，在贝塞尔曲线下，按V即可出现。

自动-调整角度而控制它的曲率。

矢量-会使线段出现一个拐角。

对齐-则是，挤出后的线都是平行的。

自由-从其他控制柄类型中转为原来自由的曲线。

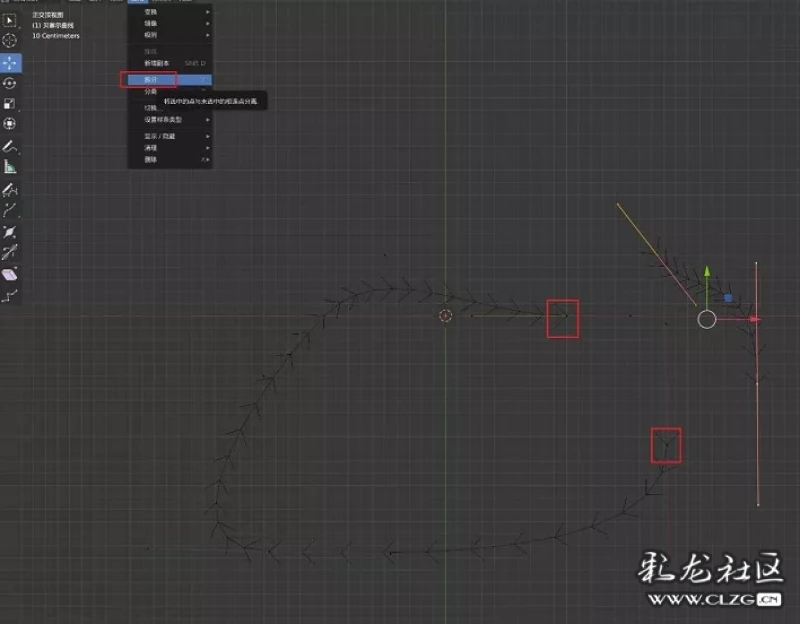

如何拆分曲线

选择对齐，然后按Y键，即可拆分曲线。
